产品应用说明

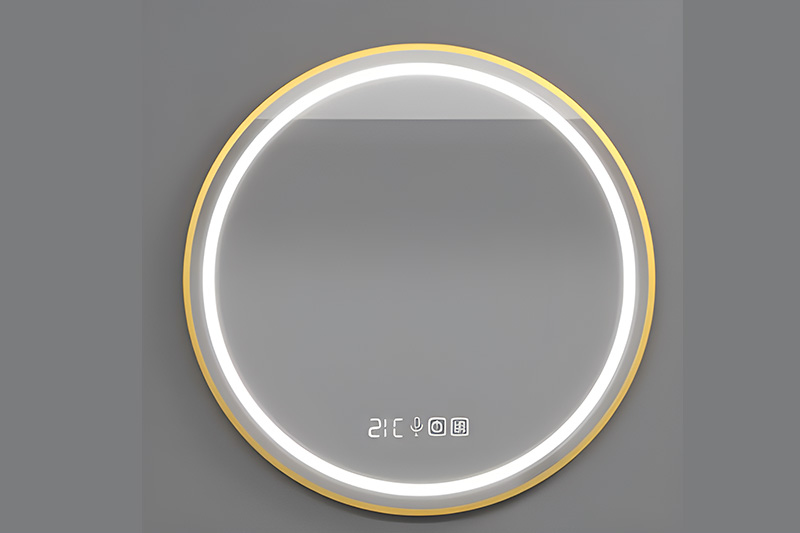

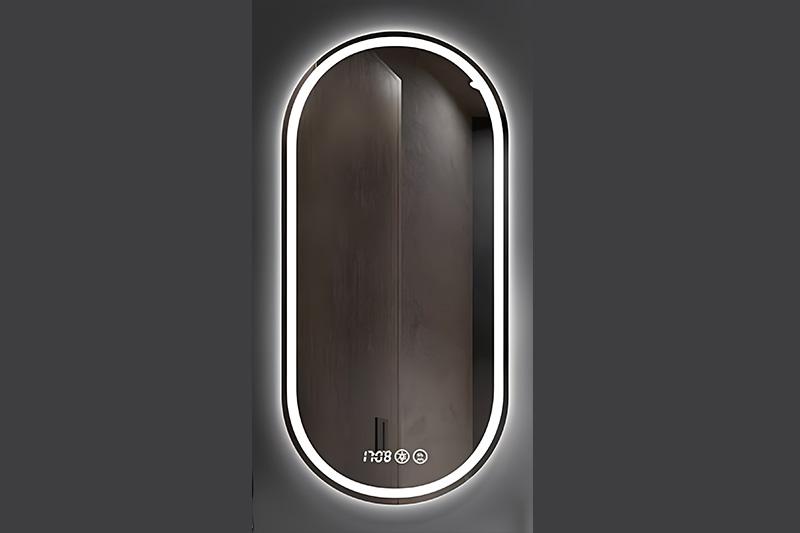

应用于普通白玻璃、镀银玻璃镜的膜层清除、打砂、开孔、打标
600-2500MM加工幅面,可以根据需求定制
极大提高传统玻璃打砂、打孔工艺的效率,节省人工
可选打砂、打孔一体机,打砂打孔一次成型
操作方便,环保高效,极低的设备功耗和成本

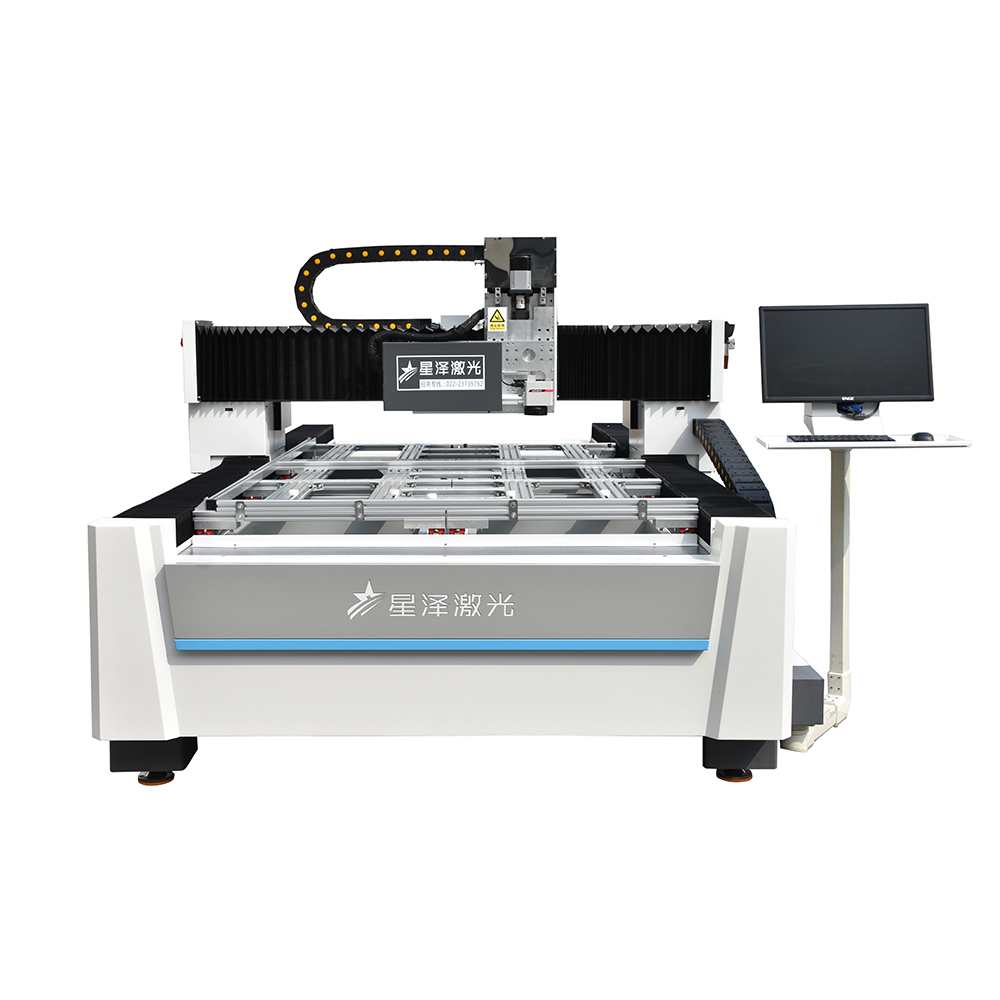

激光打砂机技术参数 | ||||||||||

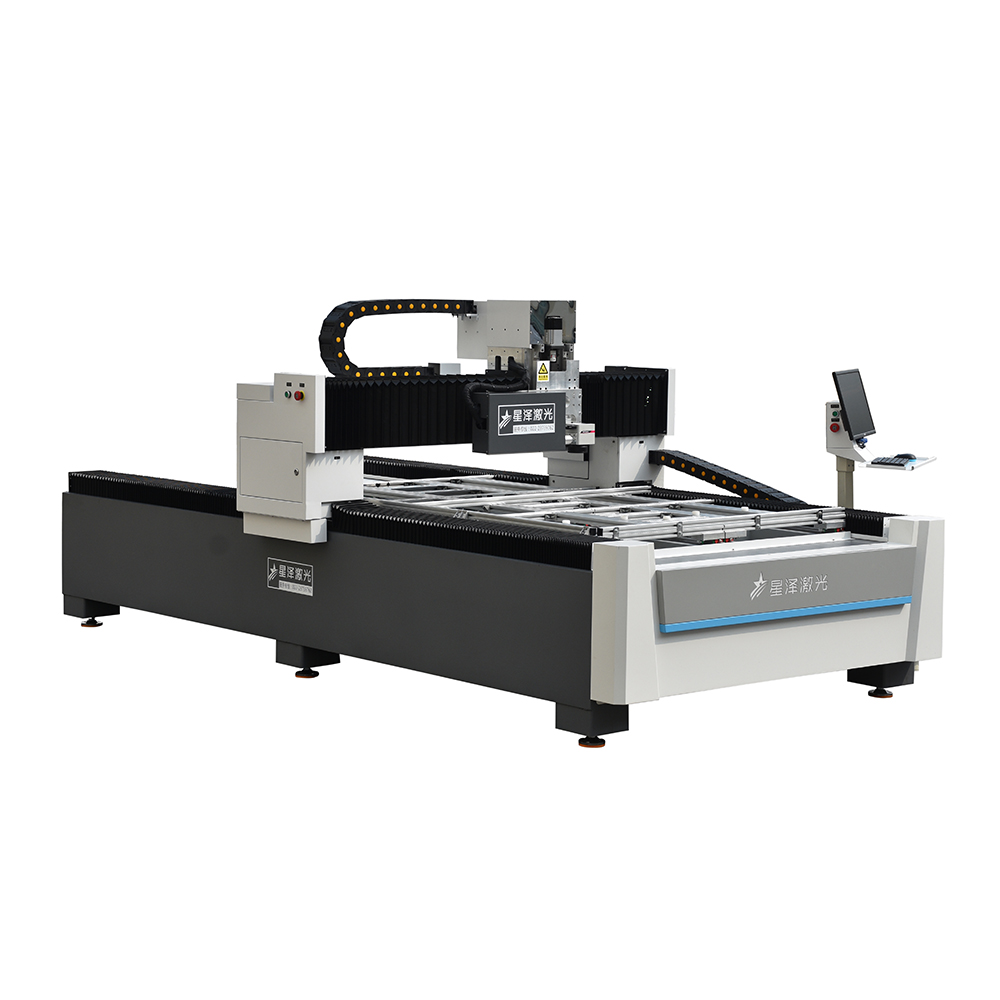

设备型号 CZ-SS01-1325/CZ-XG01-1325 | ||||||||||
结构型式 | 龙门平铺式/龙门侧挂式可选 | |||||||||
机器外形尺寸 | 2100*3800*1300mm | |||||||||
平台尺寸 | 1300*2500mm | |||||||||
有效加工尺寸 | 1200*2400mm | |||||||||
伺服驱动系统 | 采用总线绝对值,伺服电机意外断电或停机都可以记录精准位置。 | |||||||||
传动系统 | 高精密双轨及丝杆导轨 | |||||||||
激光输出功率 | 120W/200W/250w | |||||||||
激光器类型 | 红光光纤激光器 | |||||||||
镜头加工范围 | 70*70mm/100*100mm可选 | |||||||||
冷却系统 | 纯水冷却 | |||||||||
激光调Q频率 | 2KHz-2000KHz | |||||||||
整机功率 | 3500W | |||||||||
最小线宽 | 0.01mm | |||||||||
重复定位精度 | ±0.05mm | |||||||||
工作电源 | AC 220V/50Hz | |||||||||
2.设备功能点 | ||||||||||
一机多用 | 多轴精密联动,可一次性或分别实现大幅面玻璃快速无缝打砂、除漆、打孔、除膜、打标等工艺。 | |||||||||

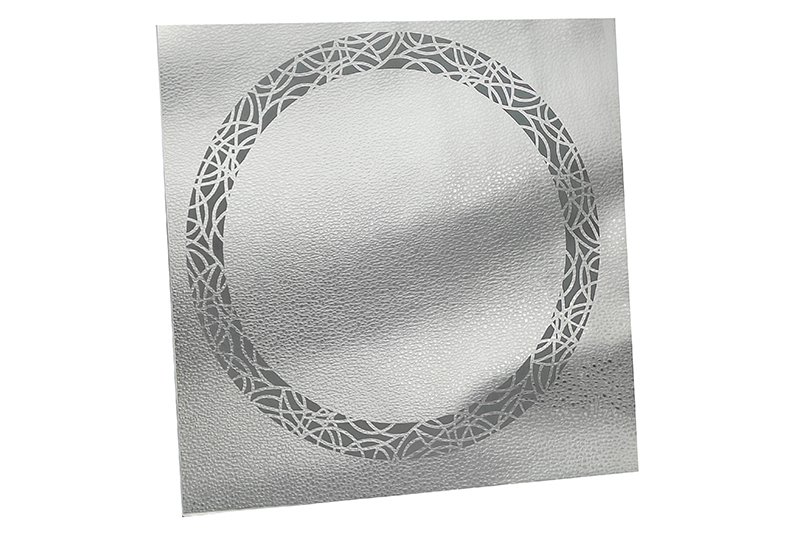

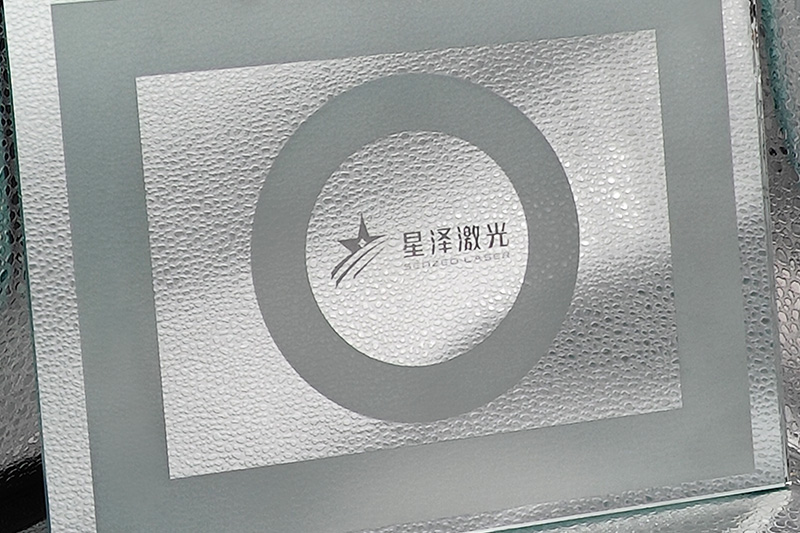

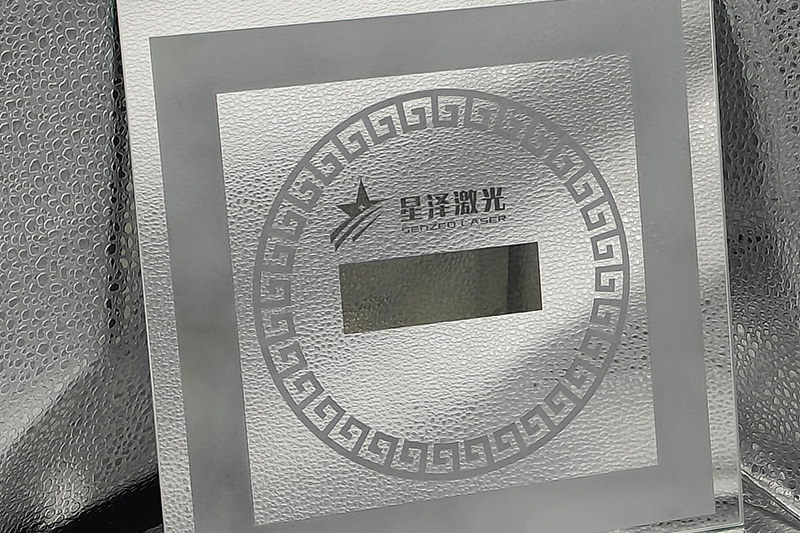

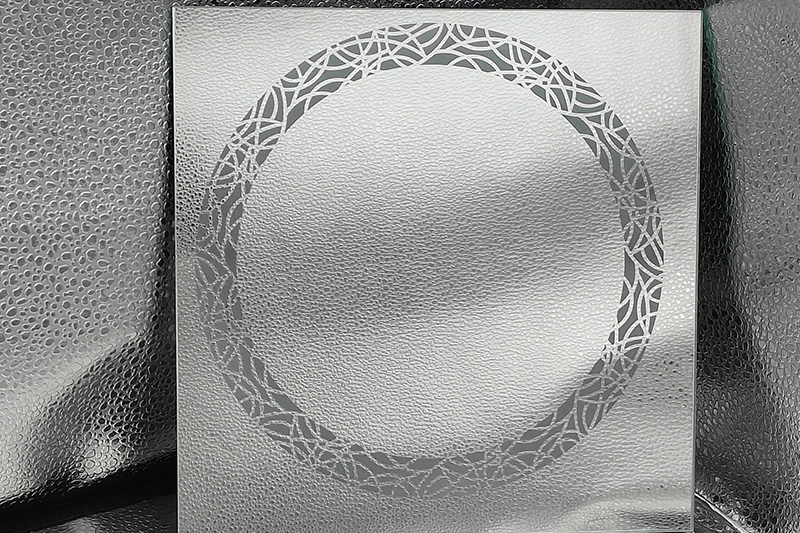

无缝打砂功能 | 可在镜面玻璃或白玻上实现直线条形、环形、方形及各种异型图案的打砂、打标,除膜工艺。 | |||||||||
打孔功能 | 该设备可打直径60mm以内的圆孔,方孔及部分异形孔。 | |||||||||

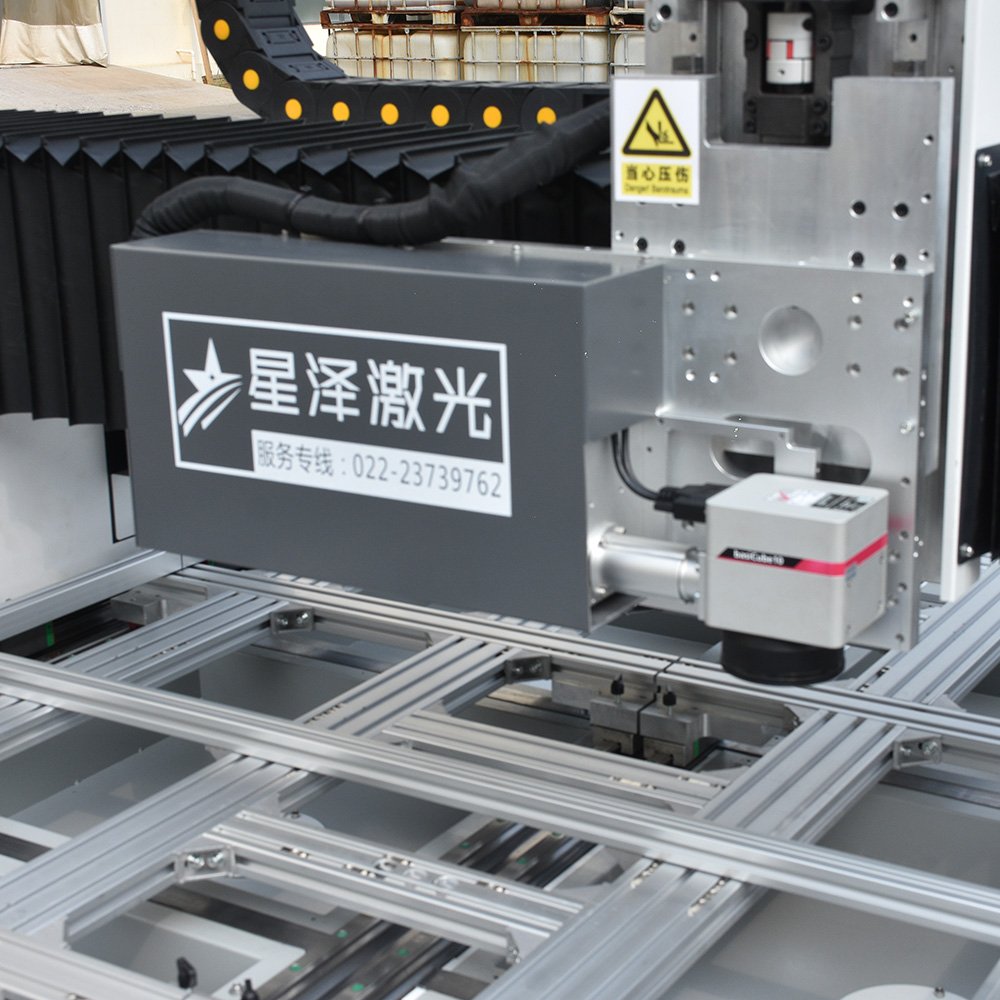

Z轴伺服自动对焦功能 | Z轴通过伺服电机自动对焦,不需手动对焦,精准、快速、高效。 | |||||||||
自动吸尘功能 | 配备自动/随动吸尘机构,可快速随时清理吸收切割碎粉,干净环保。 | |||||||||
断电保护功能 | 断电后可快速自动找到原来的断点位置,进口的限位开关保障了高精度的断点寻回。 | |||||||||
在线升级维护功能 | 可以通过互联网远程对系统软件进行在线更新、升级、维护和调整。 | |||||||||
离线模拟功能 | 系统软件可在其他计算机上安装,方便客户模拟操作,不占用设备工作时间。 | |||||||||
运行环境 | Windows10 |
