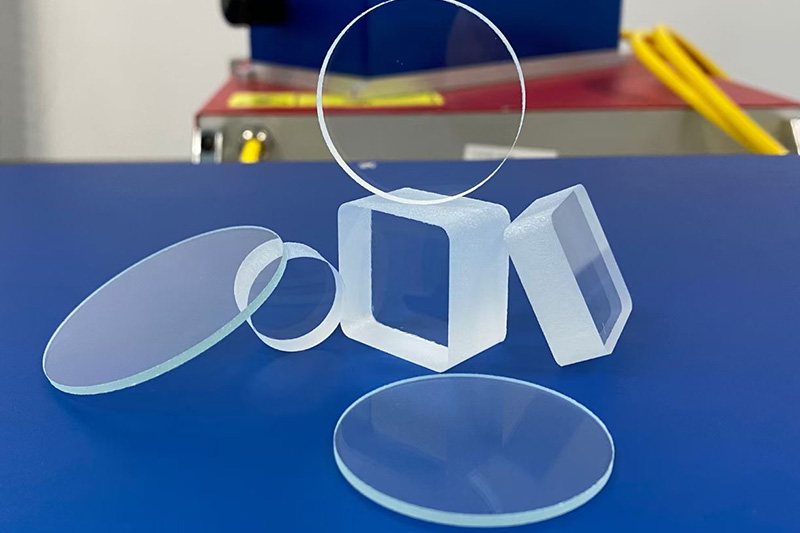

应用范围

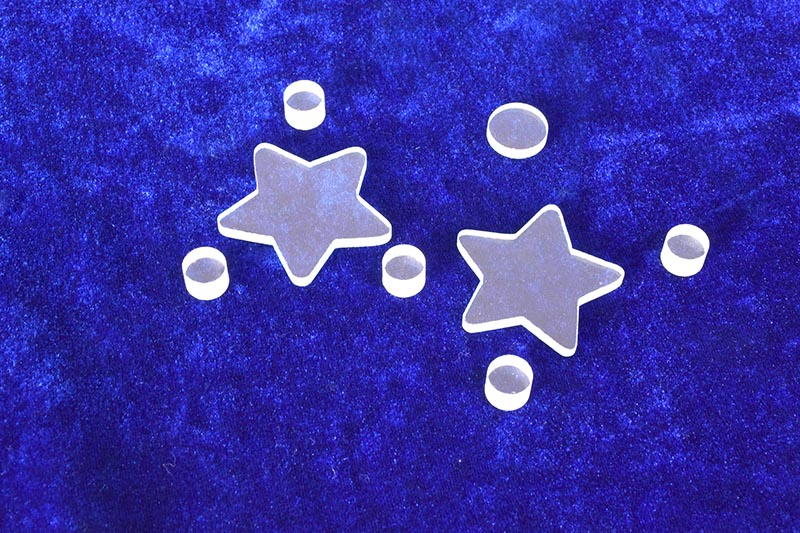

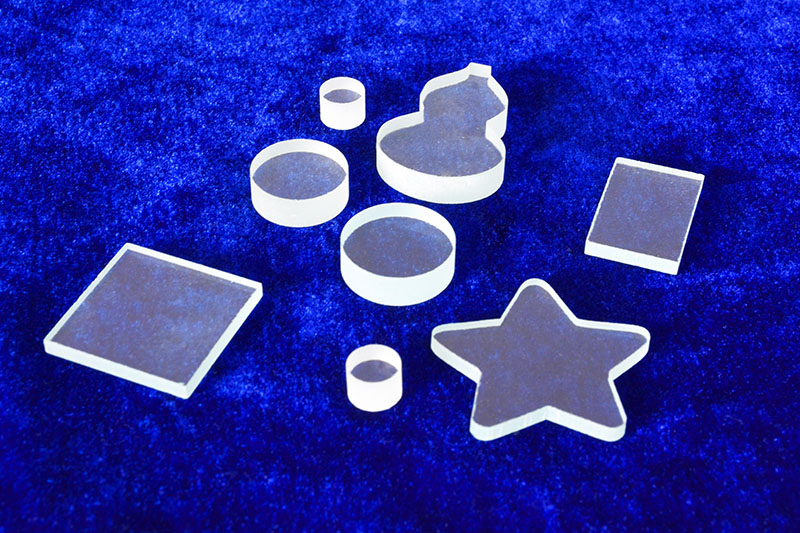

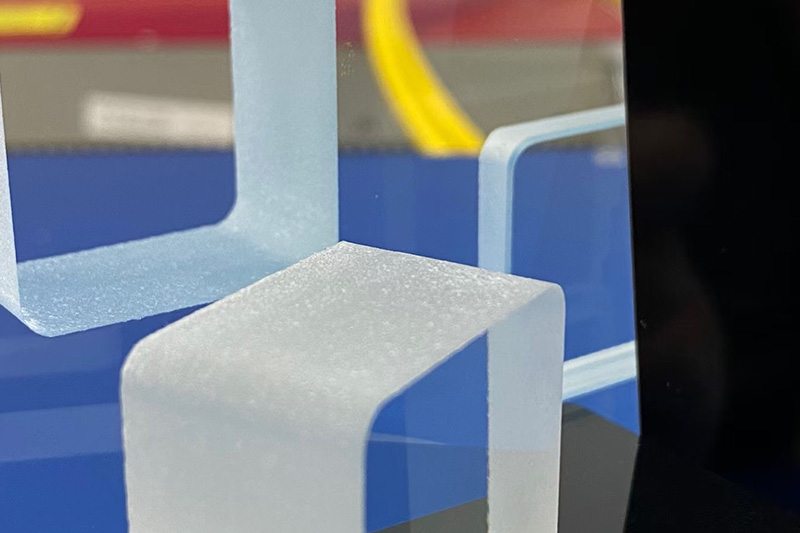

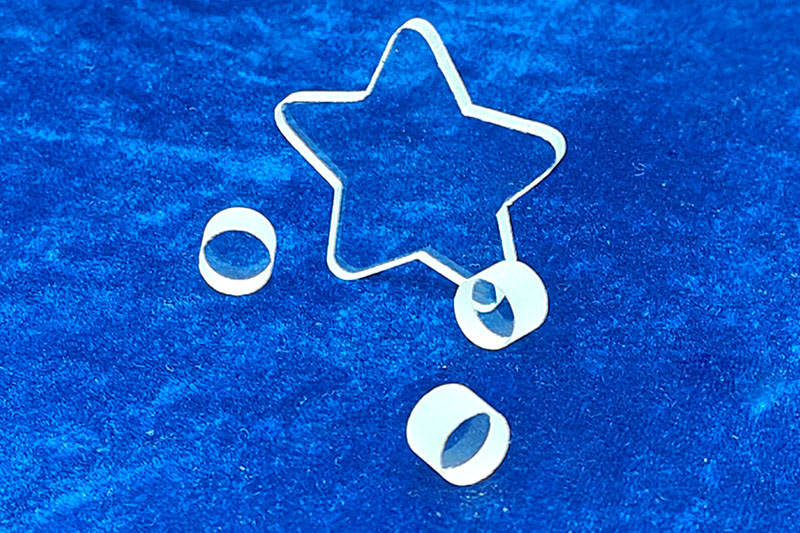

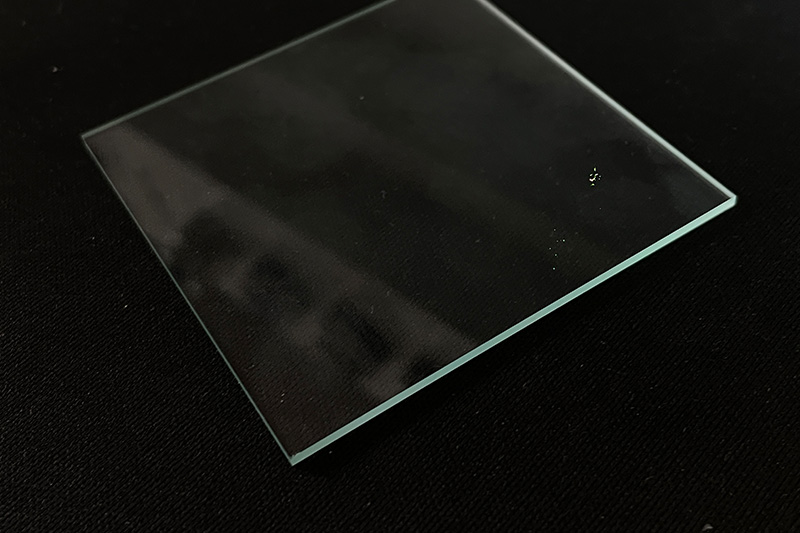

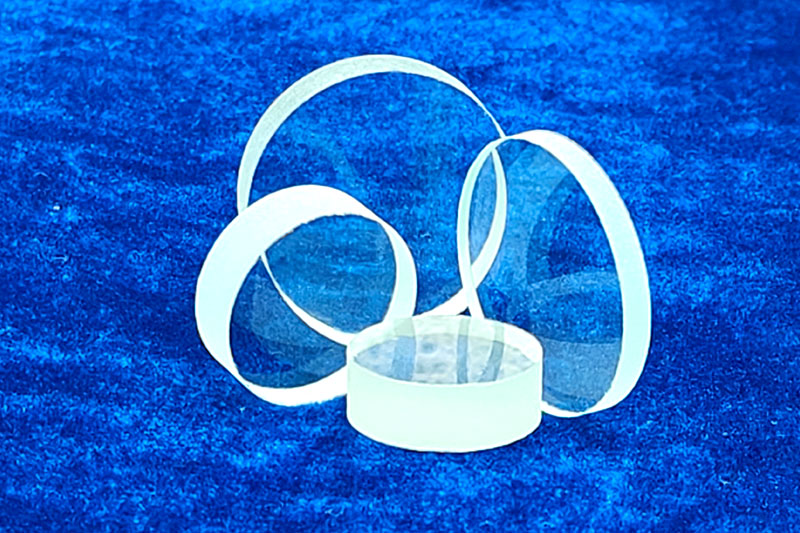

仪器仪表,加厚、特厚型玻璃行业切割,如:超白玻璃、普白玻璃、高硼硅玻璃、石英玻璃等;

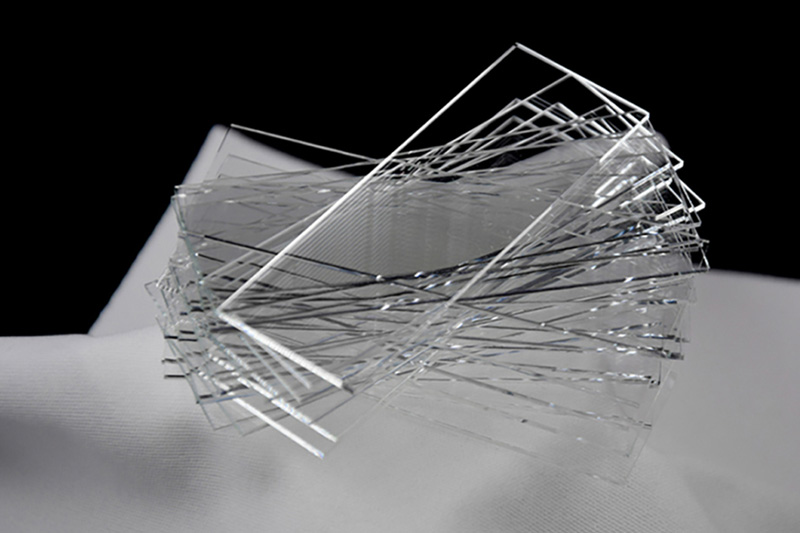

强化及非强化玻璃切割,如:手机玻璃盖板、车载玻璃盖板、摄像头玻璃盖板等;
蓝宝石玻璃切割,如:手机蓝宝石盖板、摄像头蓝宝石玻璃盖板、蓝宝石灯条(LED 灯条)等;
液晶屏玻璃切割,如:异形液晶屏倒R/U/C角、液晶屏分切等;

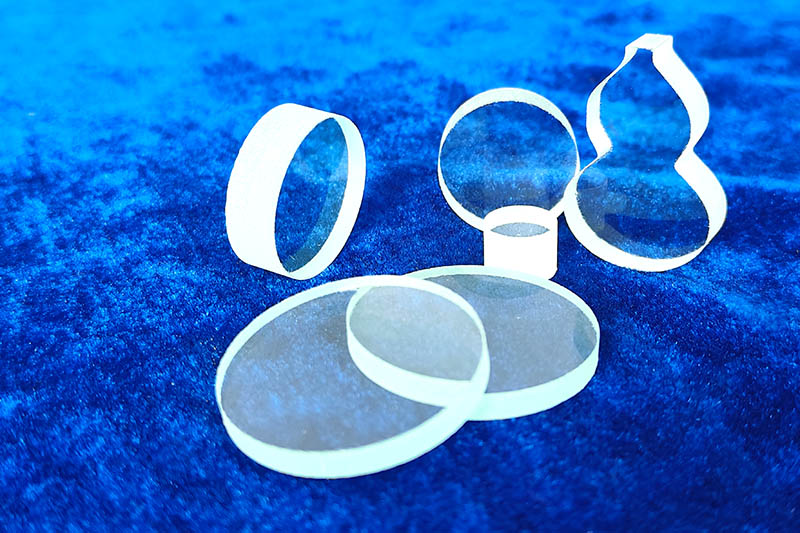

其它光学玻璃切割,如:K9 玻璃、滤光片切割、反射镜切割等;
产品介绍
光源为高功率皮秒激光器;

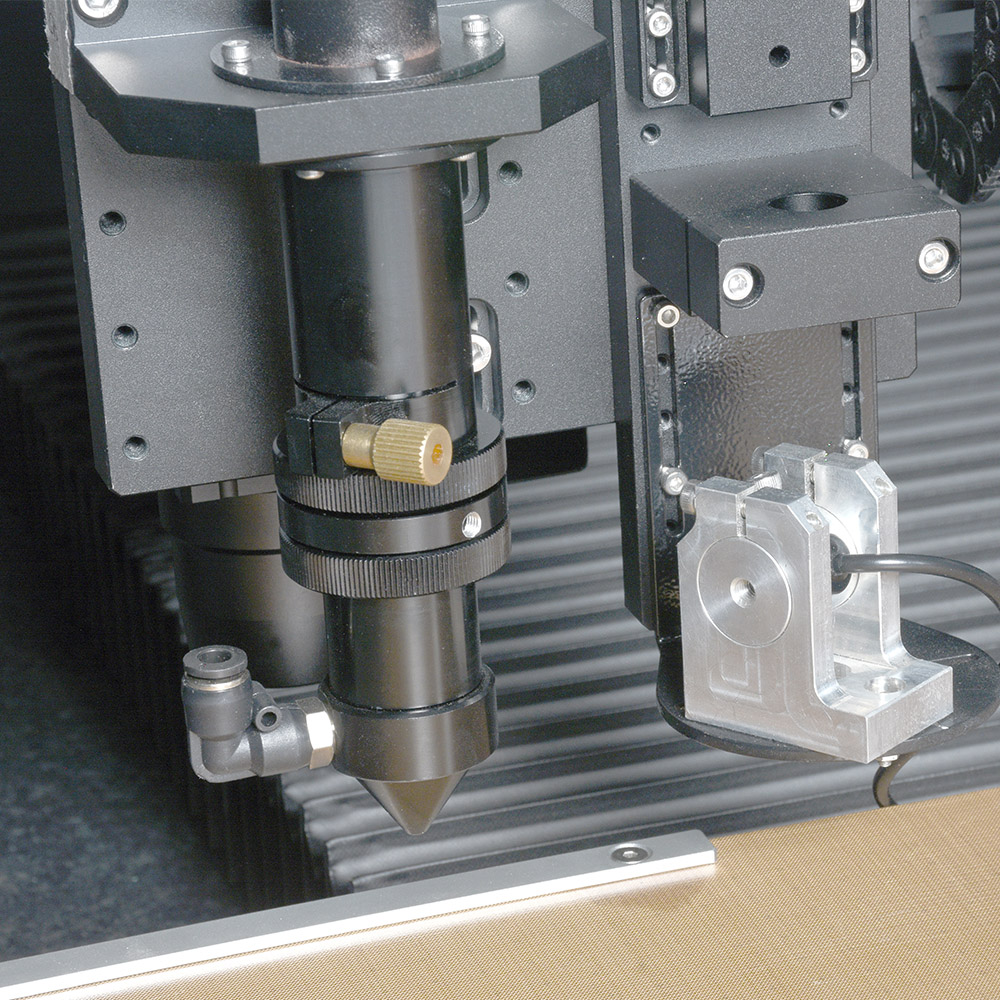

自研制玻璃切割头,镜片全采用进口,光斑细,焦深长;

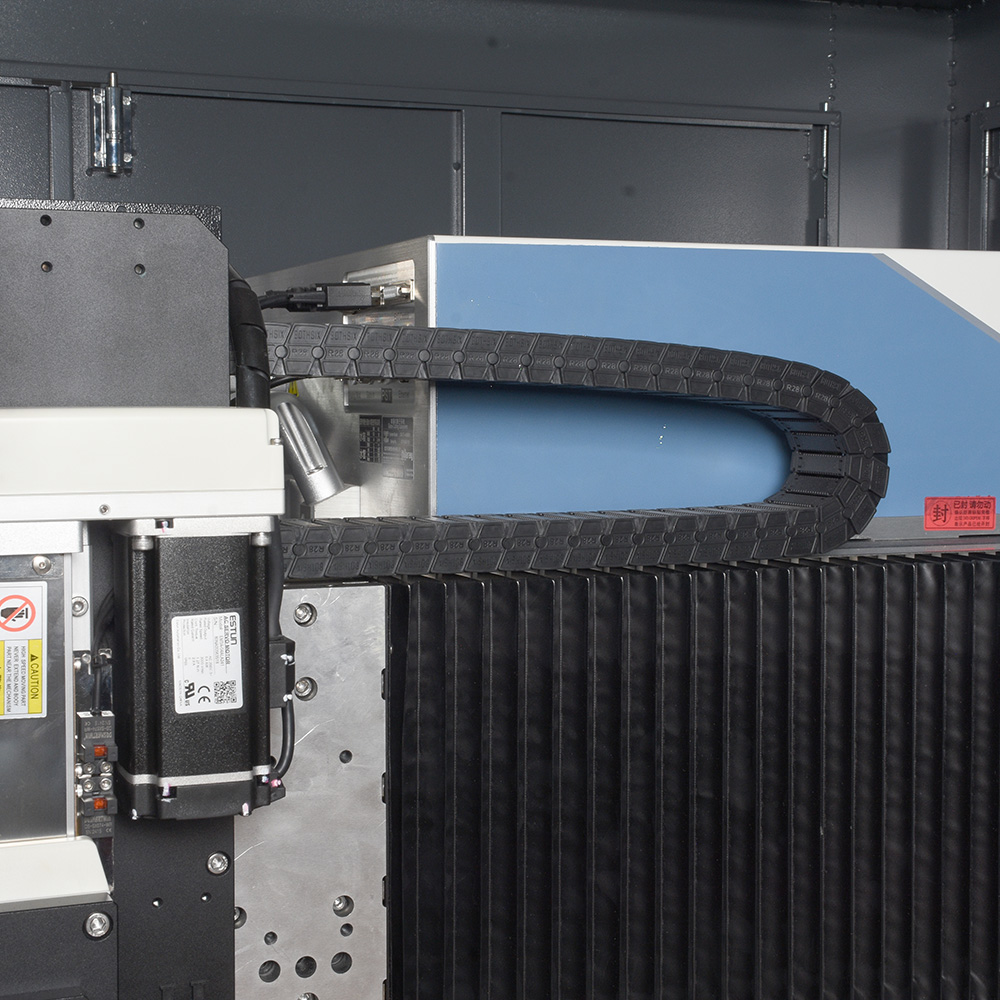

X/ 轴电机采用高端直线电机、德国0.1um数字光栅尺;
支持切割裂片一体、单独切割、单独裂片;
运动控制标配PS0功能,均匀控制激光光斑点间距;

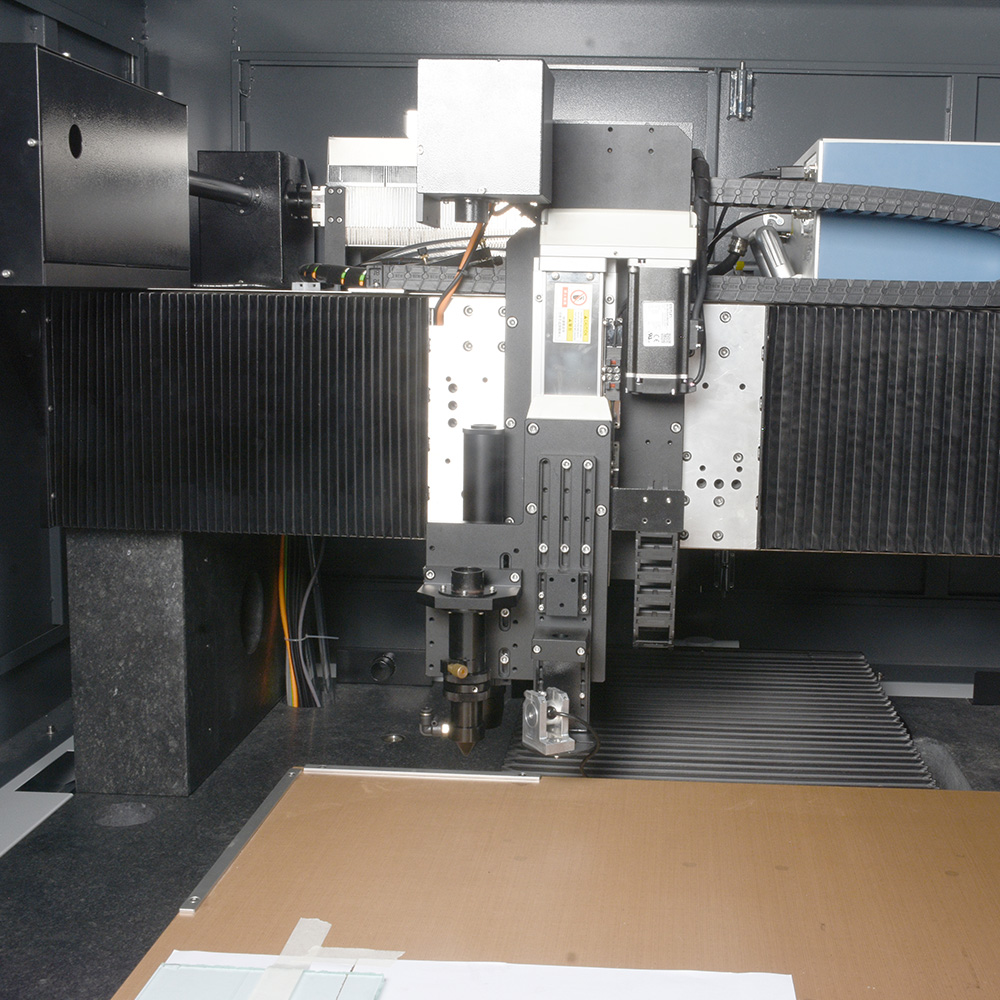

装置对位CCD及远心视觉镜头,精确识别圆、十字等mark点;电器元件采用法国施耐德,开关电源采用台湾明纬;一刀可以切割19mm以内的厚度;电机平台、光学平台基座采用天然大理石,精度更有保障;
设备名称 | 双平台皮秒激光玻璃切割裂片一体机 | 双平台皮秒激光玻璃切割机 | 单平台皮秒激光玻璃切割机 |
激光类型 | 红外皮秒脉冲激光器 | ||
功率 | 60W/80W/100W | ||
波长 | 1064nm, 光束质量: M2<1.2 | ||
冷却方式 | 水冷 | ||
切割性能 | |||
驱动电机 | XY直线电机+光栅尺,定位精度≤±2um,重复精度≤±1.5um,加速度1G,直线速度最大1000mm/s | ||
切割速度 | 0-500mm/s adjustable | ||

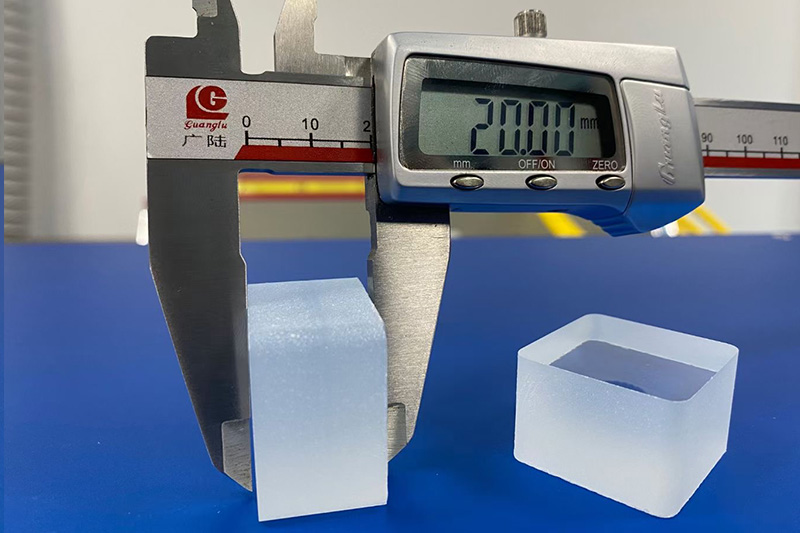

切割厚度 | 超白玻璃一刀≤19mm,青板玻璃两刀≤19mm(根据产品材质、厚度、速度要求情况选择所需激光功率及切制头焦深:材质可能影响加工厚度,更厚可采取多刀切制) | ||

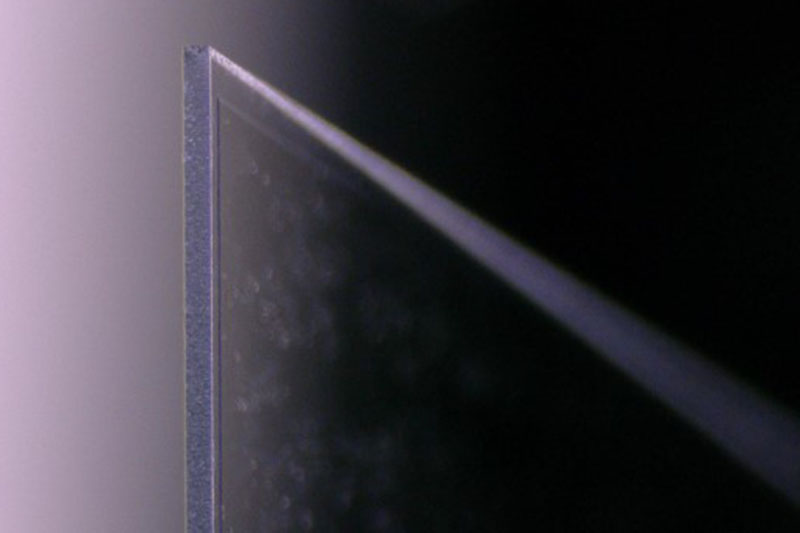

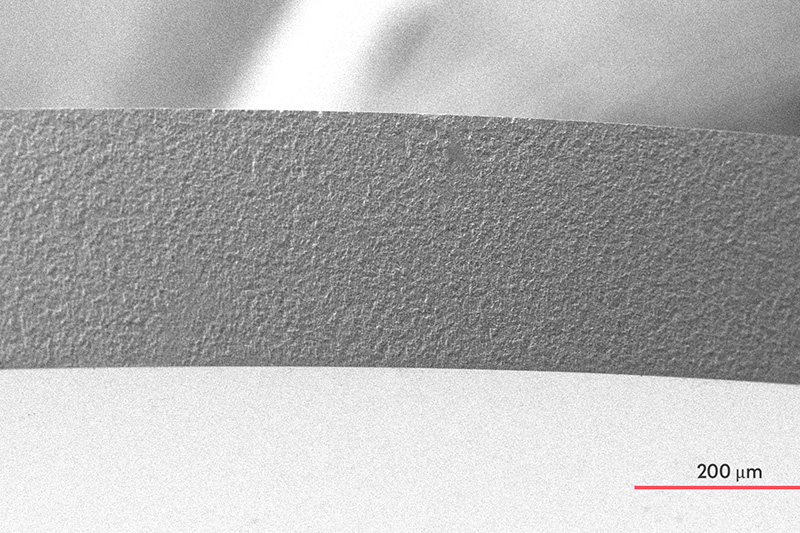

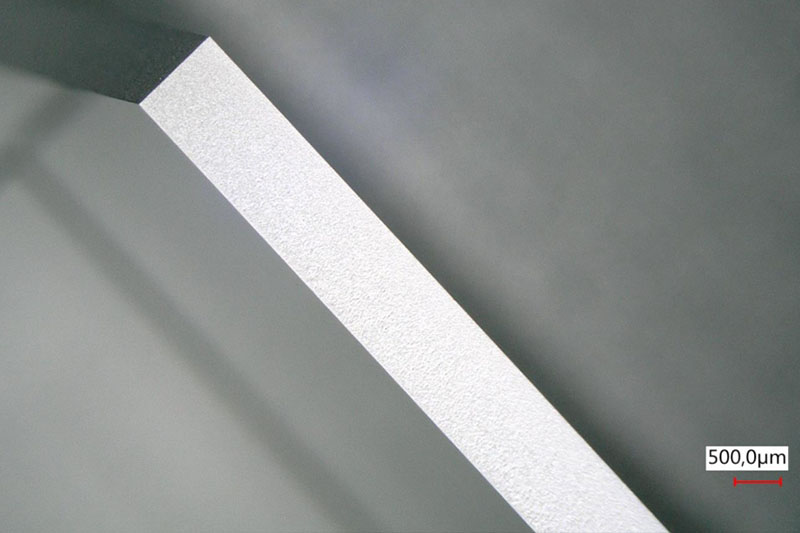

最小切割崩边 | ≤5um | ||
切割精度 | <20um | ||
X/Y 切割行程 | 600x700mm. 600x900mm 双平台 | 400x500mm,600x700mm,600x900mm 双平台 | 400x500mm,600x700mm,600x900mm 单平台 |
裂片激光源 | |||
激光类型 | co2连续激光器 |
|
|
功率 | 150W (250W/350W 可选) | ||
波长 | 10.6um | ||
脉冲宽度 | 1-100kHz | ||
冷却方式 | 水冷 | ||
功率、尺寸重量 | |||
电压、功率 | <8KW.AC220V | <5KW,220V | <4KW,220V |
设备尺寸 | 长 2150mm x 宽2080mm x 高 1960mm | 长1700mm x 宽 1700mm x 高1960mm | 长1700mm x 宽 1700mm x 高1960mm |
双平台切割裂片一体机 | 双平台玻璃切测机(可配单独裂片平台) | 单平台玻璃切测机(可配单独裂片平台) | |
重量 | 约4000KG | 约3500KG | 约2500KG |
地面承载 | >700kg/m2 | >500-700kg/m2 | >500-700kg/m2 |
